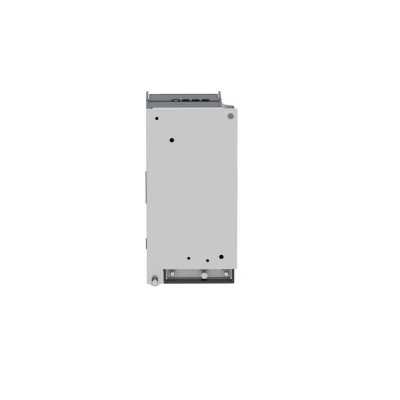

施耐德變頻器 ATV12 - 0.37kW - 0.55hp - 200..240V - 1ph - 帶散熱片
主要信息
| 產品系列 | Altivar 12 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 簡易機械 |
| 安裝類型 | 柜裝 |
| 通訊端口協議 | 串口Modbus |
| 供電頻率 | 50/60 Hz +/- 5 % |
| 額定電源電壓 [Us] | 200...240 V - 15...10 % |
| 額定輸出電流 | 2.4 A |
| 電機功率 | 0.55 hp |
| 電動機功率 (kW) | 0.37 kW |
| 電機功率 | 0.55 hp |
| EMC 濾波器 | 集成的 |
| IP防護等級 | IP20 |
| 離散量輸入數量 | 4 |
|---|---|
| 離散量輸出數量 | 2 |
| 模擬量輸入數量 | 1 |
| 模擬量輸出數量 | 1 |
| 繼電器輸出數量 | 1 |
| 物理接口 | 2線制RS485 |
| 連接器類型 | 1 RJ45 |
| 連續輸出電流 | 2.4 A 在…上 4 kHz |
| 訪問方法 | 服務器 Modbus 串行 |
| 變頻器輸出頻率 | 0.5…400 Hz |
| 速度范圍 | 1…20 |
| 采樣期間 |
20 ms, 公差 +/- 1 ms 適用 邏輯輸入 10 ms 適用 模擬量輸入 |
| 線性度誤差 | ‘+/- 0.3 % ***大值 適用 模擬量輸入 |
| 頻率分辨率 |
模擬量輸入: A/D 轉換器, 10 位 顯示單元: 0.1 Hz |
| 時間常量 | 20 ms +/- 1 ms 用于型號更改 |
| 傳輸速率 |
9.6 kbit/s 19.2 kbit/s 38.4 kbit/s |
| 傳輸幀 | RTU |
| 地址數 | 1…247 |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 通訊服務 |
讀保持寄存器 (03) 29字 寫單寄存器（06） 29字 寫多寄存器 （16） 27字 讀/寫多個寄存器 (23) 4/4字 讀設備標識 (43) |
| 極化方式 | 無阻抗 |
| 4 quadrant operation possible | False |
| 異步電機控制配置文件 |
無傳感器的通量矢量控制 壓頻比(V/f) 二次電壓/頻率比 |
| Maximum output frequency | 4 kHz |
| 瞬時過轉矩 | 150…170 % 額定電機轉矩取決于驅動器的額定值和電機類型 |
| 加速和減速傾斜 |
從 0 至 999.9 s 線性 S U |
| 電機滑差補償 |
可調 出廠預置 |
| 開關頻率 |
2...16 kHz 可調 4...16 kHz 有 |
| 額定開關頻率 | 4 kHz |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | False |
| 線路電流 |
5.9 A 在…上 100 V (重載) 4.9 A 在…上 120 V (重載) |
| 輸入電流 | 4.9 A |
| Maximum output voltage | 240 V |
| 視在功率 | 1.2 kVA 在…上 240 V (重載) |
| 大瞬變電流 |
3.6 A 在 60 s (重載) 4.0 A 在 2 s (重載) |
| 電網頻率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| 預期線路Isc | 1 kA |
| base load current at high overload | 2.4 A |
| 功耗W | 自然冷卻: 27.0 W |
| With safety function Safely Limited Speed (SLS) | False |
| With safety function Safe brake management (SBC/SBT) | False |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | False |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | False |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| 保護類型 |
線路電源過壓 總線供電欠壓 輸出相線和接地之間的過流 過熱保護 電機各相線之間短路 防止三相輸入相損失 電機熱保護通過驅動連續計算I2T |
| 緊固力矩 | 0.8 N.m |
| 隔離 | 電源與控制之間的電路 |
| 每套數量 | "一套 1 只" |
| 寬度 | 72 mm |
| 高度 | 143 mm |
| 深度 | 121.2 mm |
| 凈重 | 0.7 kg |
| 工作海拔 |
> 1000, < 2000 電流降額 1%/100m <= 1000 m 無 |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 |
NOM CSA C-Tick UL GOST RCM KC |
| 標識 | CE |
| 符合標準 |
UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3 |
| 組裝方式 | 帶散熱片 |
| 電磁兼容性 |
抗快速瞬變 級別 4 符合 EN/IEC 61000-4-4 靜電放電抗干擾 級別 3 符合 EN/IEC 61000-4-2 免于傳導干擾 級別 3 符合 EN/IEC 61000-4-6 射頻電磁場輻射抗擾度試驗 級別 3 符合 EN/IEC 61000-4-3 浪涌放電抗干擾 級別 3 符合 EN/IEC 61000-4-5 電壓下降與斷路抑制測試 符合 EN/IEC 61000-4-11 |
| Environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| 過電壓類別 | Class III |
| 調節回路 | 可調的PID調節器 |
| 電磁輻射 |
輻射發射 環境1分類C2 符合 EN/IEC 61800-3 2...16 kHz 屏蔽電纜 傳導發射 未集成的EMC濾波器 環境1類C1 符合 EN/IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽電纜 <5 m 傳導發射 未集成的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 2...12 kHz 屏蔽電纜 <5 m 傳導發射 未集成的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 2, 4 和 16 kHz 屏蔽電纜 <10 m 傳導發射 附加的EMC濾波器 環境1類C1 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <20 m 傳導發射 附加的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <50 m 傳導發射 附加的EMC濾波器 環境2分類C3 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <50 m |
| 抗振動 |
1 gn (f = 13…200 Hz) 符合 EN/IEC 60068-2-6 波峰至波峰 1.5 mm (f = 3…13 Hz) - 驅動器未裝在DIN對稱導軌上 - 符合 EN/IEC 60068-2-6 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 |
5…95 % 無凝結 符合 IEC 60068-2-3 5…95 % 無滴水 符合 IEC 60068-2-3 |
| 噪音級別 | 0 dB |
| 污染等級 | 2 |
| Ambient air transport temperature | -25…70 °C |
| 環境溫度 |
-10…40 °C 無 40…60 °C 電流降額 2.2 %/ °C |
| 貯存環境溫度 | -25…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 12.600 cm |
| Package 1 Width | 20.000 cm |
| Package 1 Length | 18.700 cm |
| Package 1 Weight | 1.035 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 45 |
| Package 2 Height | 75.000 cm |
| Package 2 Width | 60.000 cm |
| Package 2 Length | 80.000 cm |
| Package 2 Weight | 59.530 kg |
