| 產品闡述 | ||
|---|---|---|

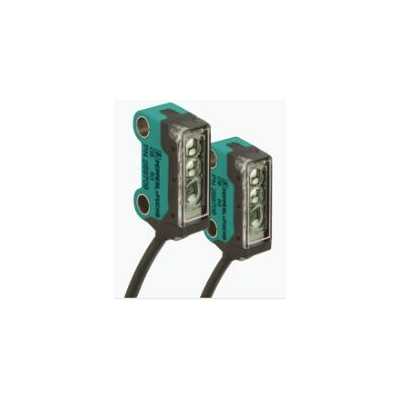

| 激光對射型光電傳感器，超小型設計，M3 安裝，1000 mm 檢測范圍，暗通，NPN 輸出，2 m 固定纜線 | ||
| 系統組件 | ||
|---|---|---|
| 發射器 | OBE10M-R3-S-P-L | |
| 接收器 | OBE1000-R3-E0-P-L | |
| 通用規格 | ||
| 有效檢測距離 | 0 ... 1 m | |
| 檢測范圍極限值 | 1,5 m | |
| 光源 | 激光二極管 | |
| 光源類型 | 調制可見紅光 ， 680 nm | |
| 激光額定值 | ||
| 注意 | 激光 ， 切勿直視激光束 | |
| 激光等級 | 1 | |
| 波長 | 680 nm | |
| 光束發散 | > 5 mrad | |
| 脈沖長度 | 大約 2 μs | |
| 重復率 | 大約 16,6 kHz | |
| ***大脈沖能量 | 9,5 nJ | |
| 光點直徑 | 大約 3 mm 相距 1000 mm | |
| 發散角 | 大約 0,5 ° | |
| 光學端面 | 向前直射 | |
| 環境光限制 | EN 60947-5-2 : 30000 Lux | |
| 功能性安全相關參數 | ||
| MTTFd | 806 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED，常亮 通電 ， 短路 : 綠色 LED 閃爍（約 4 Hz） | |
| 功能指示燈 | 接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉 | |
| 電氣技術規格 | ||
| 工作電壓 | 12 ... 24 V | |
| 空載電流 |
發射器：≤ 10 mA 接收器：≤ 8 mA |
|
| 防護等級 | III | |
| 輸入 | ||
| 測試輸入 | 測試 0 V 時的開關功能 | |
| 開關閾值 | 示教輸入 | |
| 輸出 | ||
| 開關類型 | 常開觸點 / 暗時接通 | |
| 信號輸出 | 1 路 NPN 輸出，短路保護，反極性保護，集電極開路 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 50 mA ， 阻抗負載 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 大約 2 kHz | |
| 響應時間 | 250 μs | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 激光安全 | EN 60825-1:2007 | |
| 認證和證書 | ||
| UL 認證 | E87056 ， cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| FDA 認證 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日發布的第 50 號激光通知的偏離情況 | |
| 環境條件 | ||
| 環境溫度 | -20 ... 60 °C (-4 ... 140 °F) | |
| 存儲溫度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 機械規格 | ||
| 外殼寬度 | 7,5 mm | |
| 外殼高度 | 26 mm | |
| 外殼深度 | 13,8 mm | |
| 防護等級 | IP67 | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | PC/ABS 和 TPU | |
| 光學端面 | PC | |
| 電纜 | PUR | |
| 質量 | 大約 20 g 每個 傳感器 | |
| 電纜長度 | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
更多傳感器請咨詢倍加福傳感器服務商
