· 微型設計
· 程序輸入
· 防護等級 IP67
· 開關狀態指示燈，黃色 LED
| 產品闡述 | ||
|---|---|---|

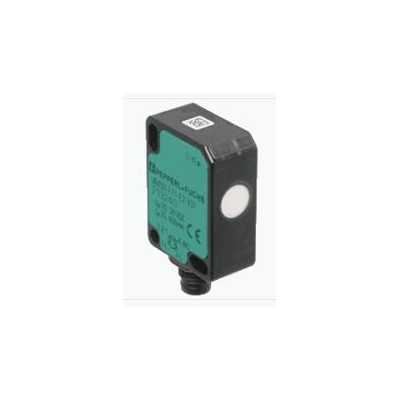

| 超聲波直接檢測傳感器 | ||
| 通用規格 | ||
|---|---|---|
| 感應范圍 | 25 ... 400 mm | |
| 調整范圍 | 40 ... 400 mm | |
| 死區 | 0 ... 25 mm | |
| 標準目標板 | 20 mm x 20 mm | |
| 換能器頻率 | 大約 300 kHz | |
| 響應延遲 | ≤ 75 ms | |
| 極限數據 | ||
| 允許的纜線長度 | ***大 300 m | |
| 指示燈/操作方法 | ||
| 黃色 LED | 開關狀態 和 閃爍： 示教 | |
| 電氣技術規格 | ||
| 額定工作電壓 | 24 V DC | |
| 工作電壓 | 20 ... 30 V DC ，紋波 10 %SS ; 12 ... 20 V DC 靈敏度降至 90% | |
| 空載電流 | ≤ 20 mA | |
| 可用前的時間延遲 | ≤ 150 ms | |
| 輸入 | ||
| 輸入類型 | 1 路程序輸入 | |
| 電平 |
低電平 : 0 ... 0,7 V （示教激活） 高電平 : UB 或開路輸入 （示教未激活） |
|
| 輸入阻抗 | 16 kΩ | |
| 脈沖長度 | ≥ 3 s | |
| 輸出 | ||
| 輸出類型 | 1 路開關輸出 E0，NPN，常開 | |
| 額定工作電流 | 200 mA ，短路/過載保護 | |
| 電壓降 | ≤ 2 V | |
| 重復精度 | ± 1 mm | |
| 開關頻率 | 5 Hz | |
| 范圍遲滯 | 類型 4 mm | |
| 斷態電流 | ≤ 0,01 mA | |
| 溫度影響 | 0,17 %/K | |
| 遵守標準和指令 | ||
| 符合標準 | ||
| 標準 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
|
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 耐沖擊性 | 30 g ， 11 ms 周期 | |
| 抗振性 | 10 ... 55 Hz ， 振幅± 1 mm | |
| 機械規格 | ||
| 連接類型 | M8 x 1 連接器 ， 4 針 | |
| 防護等級 | IP67 | |
| 材料 | ||
| 外殼 | 聚碳酸酯 | |
| 換能器 | 環氧樹脂/空心玻璃球混合物；聚氨酯泡沫 | |
| 安裝位置 | 任何位置 | |
| 質量 | 10 g | |
| 緊固螺絲的緊固扭矩 | ***大 0,2 Nm | |
| 出廠設置 | ||
| 輸出 | 開關點： 400 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
