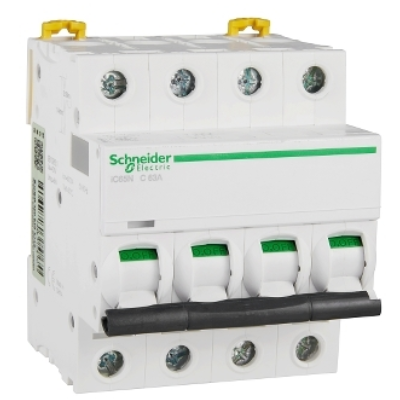

施耐德 iC65N 小型斷路器C曲線, 4P, 32A
主要信息
補充信息
產品系列
Acti 9
產品系列
Acti 9
產品名稱
IC65
產品類型
小型斷路器
產品短名
IC65N
極數
4P
產品應用
配電保護
保護極數量
4
額定電流 [In]
32 A 在…上 30 °C
電網類型
AC
脫扣器類型
熱磁式
脫扣曲線
C
分?jǐn)嗄芰?
6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 GB/T 10963.1
6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 IEC 60898-1
使用類別
AC類
隔離功能
適用
電網頻率
50/60 Hz
額定工作電壓 [Ue]
400 V AC 50/60 Hz
磁脫扣限制
5...10 x In
限流等級
3
額定絕緣電壓 [Ui]
500 V AC
額定沖擊耐受電壓 [Uimp]
6 kV
觸點位置指示
有
控制類型
手柄
本地信號指示
開/關指示
安裝類型
鎖定夾鎖緊
安裝方式
DIN 導軌安裝
寬度 （9mm的倍數）
8
高度
94 mm
深度
78.5 mm
凈重
500 g
機械壽命
20000 次
電氣壽命
10000 次
接線能力
隧道式端子 上接線或下接線 1…35 mm2 單股硬線 不帶篐線端子
隧道式端子 上接線或下接線 1…25 mm2 軟線 （可選）帶或者不帶篐線端子
剝線長度
14 mm電源回路:
緊固扭矩
3.5 N.m 電源回路:
漏電流保護
（需）另外拼裝
尺寸圖
安裝圖
線路圖
