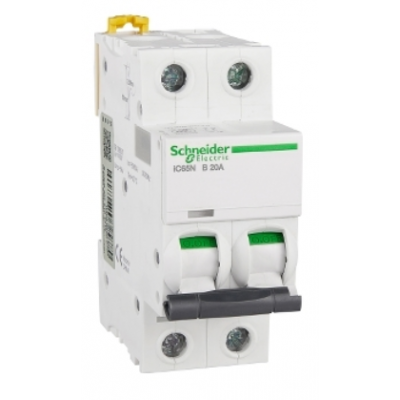

施耐德 iC65N 小型斷路器, B曲線, 2P, 20A
主要信息
|
產品系列
|
Acti 9
|
|
產品系列
|
Acti 9
|
|
產品名稱
|
IC65
|
|
產品類型
|
小型斷路器
|
|
產品短名
|
IC65N
|
|
極數
|
2P
|
|
產品應用
|
配電保護
|
|
保護極數量
|
2
|
|
額定電流 [In]
|
20 A 在…上 30 °C
|
|
電網類型
|
AC
|
|
脫扣器類型
|
熱磁式
|
|
脫扣曲線
|
B
|
|
分?jǐn)嗄芰?
|
6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 GB/T 10963.1
6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 IEC 60898-1
|
|
使用類別
|
AC類
|
|
隔離功能
|
適用
|
補充信息
|
電網頻率
|
50/60 Hz
|
|
額定工作電壓 [Ue]
|
400 V AC 50/60 Hz
|
|
磁脫扣限制
|
3...5 x In
|
|
限流等級
|
3
|
|
額定絕緣電壓 [Ui]
|
500 V AC
|
|
額定沖擊耐受電壓 [Uimp]
|
6 kV
|
|
觸點位置指示
|
有
|
|
控制類型
|
手柄
|
|
本地信號指示
|
開/關指示
|
|
安裝類型
|
鎖定夾鎖緊
|
|
安裝方式
|
DIN 導軌安裝
|
|
寬度 （9mm的倍數）
|
4
|
|
高度
|
94 mm
|
|
深度
|
78.5 mm
|
|
凈重
|
250 g
|
|
機械壽命
|
20000 次
|
|
電氣壽命
|
10000 次
|
|
接線能力
|
隧道式端子 上接線或下接線 1…25 mm2 單股硬線 不帶篐線端子
隧道式端子 上接線或下接線 1…16 mm2 軟線 （可選）帶或者不帶篐線端子
|
|
剝線長度
|
14 mm電源回路:
|
|
緊固扭矩
|
2.5 N.m 電源回路:
|
|
漏電流保護
|
（需）另外拼裝
|
環境
|
符合標準
|
IEC 60898-1
GB 10963.1
|
|
產品認證
|
CCC
CE
CCS
|
|
IP 保護等級
|
IP20 符合 screwed
|
|
污染等級
|
3
|
|
過電壓類別
|
IV
|
|
抗?jié)駸嵝?
|
2 符合 IEC 60068-1
|
|
相對濕度
|
95 % 在…上 55 °C
|
|
運行溫度
|
-35…70 °C
|
|
貯存環境溫度
|
-40…85 °C
|
