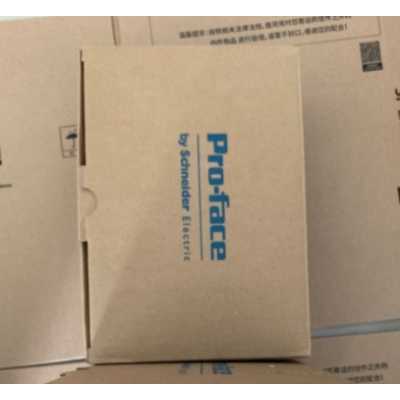

日本（PRO-face）中國普洛菲斯人機界面觸摸屏PFXSP5500TPD上海揮朝代理
PFXSP5500TPD詳細參數：
可編程人機界面 SP5000系列 特點：10" DC 畫面自動縮放 亮度自適應 (精良顯示模塊)，輸入電壓12-24VDC 普洛菲斯PRO-face人機界面觸摸屏 普洛菲斯PRO-face人機界面觸摸屏 普洛菲斯PRO-face人機界面觸摸屏
1了解顯示顏色的詳細信息，請參閱畫面和邏輯編程軟件。
2顯示模塊功耗
3當使用增強型主機+顯示模塊時，每種USB設備僅可連接一個，例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備，則只有**個設備可用。
4當使用增強型主機+顯示模塊時，每種USB設備僅可連接一個，例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備，則只有**個設備可用。
5本產品的正面安裝于固定面板上，已使用與規格中的標準相當?shù)臈l件對其進行了測試。
6尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。
7僅適用于顯示模塊。
顯示模塊+主機模塊
(開放型主機)
*1旋轉的緊固件。
*2安裝緊固螺絲的中心距離。
基本產品信息
類型
可編程人機界面
系列
SP5000系列
顯示屏尺寸
10"
型號
PFXSP5500TPD
全球代碼
PFXSP5500TPD
產品特點
10" DC 畫面自動縮放 亮度自適應 (精良顯示模塊)
維修服務
維修服務期內，可維修
顯示規格
顯示屏類型
TFT 真彩 LCD
顯示尺寸
10.4"
分辨率
800 x 600 像素 (SVGA)
自動縮放
支持
有效顯示面積
W211.2 x H158.4 mm
顯示顏色
1600萬色*1
背光燈
白色LED (用戶不可自行更換。需要更換時，請聯系當?shù)豍ro-face分支機構)
背光燈壽命
50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%或背光燈開始閃爍)
亮度調節
0~100 (可通過觸摸面板或軟件進行調節)
光線感應
支持
觸摸面板類型
電阻式(模擬，多點觸摸)
觸摸面板分辨率
1,024 x 1,024
觸摸面板壽命
1,000,000次以上
電氣規格
輸入電壓
12~24 Vdc
額定電壓
10.8~28.8 Vdc
電壓降
12Vdc：1.25ms以下
24Vdc：5ms以下
功耗
*大：15 W
不為外部設備供電時：12 W以下
背光燈調節(20%)：8 W以下
關閉背光燈(待機模式)：6 W以下*2
瞬時電流
30 A以下
抗干擾性能
干擾電壓：1000Vp-p；
脈沖周期：1μs；
上升時間：1ns(通過噪聲模擬器)
絕緣強度
1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)
絕緣電阻
500 Vdc, 10 MΩ 以上
環境規格
國際**標準
工作溫度
0 ~ 60 °C
存儲溫度
-20 ~ +60 °C
工作濕度
10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
存儲濕度
10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
防塵
0.1mg/m3以下(絕緣級)
污染等級
2級污染
空氣質量
無腐蝕性氣體
氣壓(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z軸各10次(100分鐘)
抗沖擊性能
符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次
抗靜電性能
接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)
接口規格
USB(Type-A)接口
USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：5m以下*3
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1，*大傳輸距離：5米*4
結構規格
接地
功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當?shù)剡m用標準。(FG與SG端子同)
冷卻方式
自然風冷
結構
使用了工廠預裝的前置USB保護蓋：符合IP65F、IP67F。
使用了前置USB保護蓋(配件)：符合IP66F、IP67F、Type 4X/13(僅室內安裝)。
*安裝固定后的前面板且不使用前置USB接口。
注意：Pro-face制造的帶固定螺絲前置USB保護蓋(配件)(型號：PFXZCDCVUS1)。*5
外形尺寸
W272.5 x H214.5 x D67 mm [W10.73 x H8.45 x D2.64 in.]
面板開孔尺寸
W259 x H201 mm
面板厚度：1.6 ~ 5 mm*6
重量
2.7kg以下*7
外形尺寸
外形尺寸
面板開孔尺寸
A
B
C
259 (+1/-0) mm
201 (+1/-0) mm
1.6 ~ 5 mm
安裝電纜后外形尺寸
