功率范圍：1.5kW～500kW
電壓等級: AC 3PH 380V～480V
產品特點
* 尺寸優化：書本型設計，易安裝，產品結構更緊湊
* 同異步電機兼容：支持同步和異步電機驅動
* 即裝即用：集成風機水泵行業應用功能(HVAC)
* 節能**：集成全新ECO節能算法，節約運行成本
* 靈活配置：可選配內置直流電抗器以及輸出電抗器
* 擴展靈活：支持Profibus-DP、Profinet、CANopen等主流通訊及I/O擴展
* 防護升級：核心電路板標配加厚防護涂層
規格參數

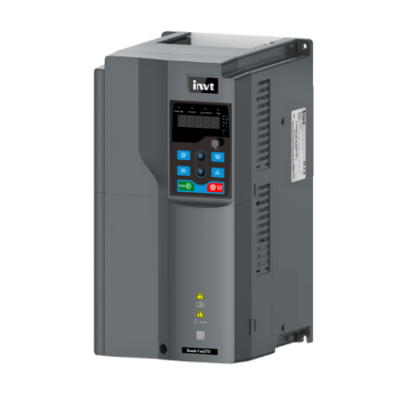

1.GD270產品型號
圖 3—4 型號說明
字段 標識 標識說明 具體內容
產品系列縮寫 ① 產品系列縮寫 GD270：Goodrive270風機水泵專用變頻器
額定功率 ② 功率范圍 160：160kW
電壓等級 ③ 電壓等級 4：AC 3PH 380V~480V額定電壓：380V
管理號 ④ 選配 默認：無L1：內置直流電抗器，適用于11~500kW機型。L3：內置直流電抗器和輸出交流電抗器，適用于220kW及以上機型。注意：400kW~500kW標配直流電抗器。
2.GD270規格參數
功能描述 規格指標
功率輸入 輸入電壓（V） AC 3PH 380~480V額定電壓：380V
允許電壓暫態波動 -15%~+10%
輸入電流（A） 參考“GD270額定參數表”
輸入頻率（Hz） 50Hz或60Hz，允許范圍47~63Hz
功率輸出 輸出電壓（V） 0~輸入電壓
輸出電流（A） 參考“GD270額定參數表”
輸出功率（kW） 參考“GD270額定參數表”
輸出頻率（Hz） 0~400Hz
技術控制性能 控制方式 空間電壓矢量控制模式，無PG矢量控制模式
電機類型 異步電機、永磁同步電機
調速比 異步機1：200（SVC），同步機1：20（SVC）
速度控制精度 ±0.2%（無PG矢量控制）
速度波動 ± 0.3%（無PG矢量控制）
轉矩響應 <20ms（無PG矢量控制）
轉矩控制精度 ±10%（無PG矢量控制）
過載能力 110%額定電流1分鐘，每5分鐘允許過載1次
運行控制性能 頻率設定方式 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、通訊設定等。可實現設定的組合和設定通道的切換。
自動電壓調整功能 當電網電壓變化時，能自動保持輸出電壓恒定
故障保護功能 提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
轉速追蹤再起動功能 實現對旋轉中的電機的無沖擊平滑起動
外圍接口 端子模擬量輸入分辯率 不大于20mV
端子開關量輸入分辯率 不大于2ms
模擬輸入 2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V
模擬輸出 2路，AO0/AO1：0(2)~10V/0(4)~20mA
數字輸入 5路普通輸入，***大頻率1kHz，內部阻抗：3.3kΩ1路高速輸入，***大頻率50kHz
數字輸出 1路Y端子開路集電極輸出，與S4共用端子，通過跳線選擇功能。
繼電器輸出 1路可編程繼電器輸出RO1A常開，RO1B常閉，RO1C公共端觸點容量：3A/AC250V，1A/DC30V
擴展接口 2個擴展接口：SLOT1、SLOT2可擴展通訊卡，I/O卡等
其它 安裝方式 支持壁掛式、落地式、法蘭式安裝三種方式
運行環境溫度 -10~50℃，40℃以上降額使用
防護等級 200kW及以下機型：IP20220kW及以上機型：IP00
污染等級 2級
冷卻方式 1.5kW：自然風冷2.2Kw(含)以上：強制風冷
3.GD270額定參數表
