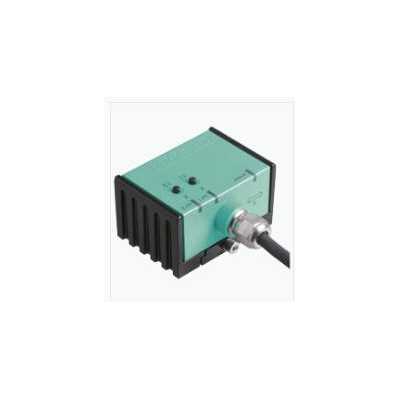

點擊圖片查看原圖
[VIP第5年] 指數:5
咨詢電話
021-80392549
| 通用規格 | ||
|---|---|---|
| 類型 | 傾角傳感器，單軸 | |
| 測量范圍 | 0 ... 360 ° | |
| ***精度 | ≤± 0,5 ° | |
| 響應延遲 | ≤ 20 ms | |
| 分辨率 | ≤ 0,1 ° | |
| 重復精度 | ≤± 0,1 ° | |
| 溫度影響 | ≤ 0,027 °/K | |
| 功能性安全相關參數 | ||
| MTTFd | 300 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED | |
| 標定指示燈 | 2 個黃色 LED（開關狀態），閃爍 | |
| 按鈕 | 2 個按鈕 ( 開關點編程 ， 評估范圍編程 ) | |
| 開關狀態 | 2 個黃色 LED：開關狀態（每個輸出） | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 空載電流 | ≤ 25 mA | |
| 可用前的時間延遲 | ≤ 200 ms | |
| 開關輸出 | ||
| 輸出類型 | 2 路開關輸出，PNP，常開 ， 反極性保護 ， 短路保護 | |
| 工作電流 | ≤ 100 mA | |
| 電壓降 | ≤ 3 V | |
| 模擬量輸出 | ||
| 輸出類型 | 1 電流輸出 4 ... 20 mA | |
| 負載電阻器 |
0 ...200 Ω，當 UB = 10 ...18 V 0 ...500 Ω，當 UB = 18 ...30 V |
|
| 遵守標準和指令 | ||
| 符合標準 | ||
| 耐沖擊和抗振 | 100 g，符合 DIN EN 60068-2-27 | |
| 標準 |
EN 60947-5-2:2007 IEC 60947-5-2:2007 |
|
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| E1 型式批準 | 10R-04 | |
| 環境條件 | ||
| 環境溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 機械規格 | ||
| 連接類型 | 5 m，PUR 纜線 5 x 0.5 mm2 | |
| 外殼材料 | PA | |
| 防護等級 | IP68 / IP69K | |
| 質量 | 240 g | |
| 尺寸 | ||
| 高度 | 37 mm | |
| 寬度 | 45 mm | |
| 長度 | 65 mm | |
| 出廠設置 | ||
| 開關輸出 1 | -30 ° ... 30 ° | |
| 開關輸出 2 | -30 ° ... 30 ° | |
| 模擬量輸出 | -45 ° ... 45 ° | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27271101 |
| ECLASS 10.0.1 | 27271101 |
| ECLASS 9.0 | 27271190 |
| ECLASS 8.0 | 27270790 |
| ECLASS 5.1 | 27270790 |
| ETIM 7.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 5.0 | EC002544 |
| UNSPSC 12.1 | 41114624 |
| Product category / 產品類的 | 傾角傳感器 |
