基于經過驗證的線性光列陣測量技術，SmartRunner 技術采用激光線和攝像頭，利用三角測量原理***檢測高度輪廓。在困難的環境條件下，線性光列陣測量技術相對于傳統視覺傳感器的優勢尤其明顯。即使是低對比度的物體，如金屬上的金屬和單色塑料，也不需要外部照明。即使不同的表面、不同的顏色和外部光線也不會影響測量結果。
SmartRunner 技術提供以下創新功能：
· 線性光列陣測量技術和2D視覺傳感器的**結合，也可以實現2D圖像采集
· 集成針對特定應用的評估，使該技術易于使用
· 復雜的測量數據通過 RS-485 接口轉換為數字開關信號，在所有公共現場總線都可以通過網關連接實現快速集成
· 示教和數據矩陣控制代碼簡化設備更換并提供冗余
· 操作向導實現直觀的參數設置
· 旋轉連接使該技術易于安裝
· 1級激光防止眼睛受傷
| 產品闡述 |
|---|

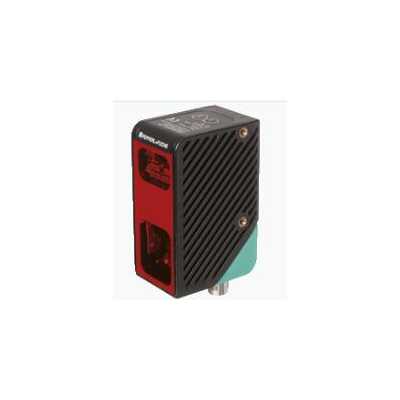

| 用于輪廓匹配的激光傳感器；分辨率：1280 x 960 像素；測量范圍：X = 40 ... 160 mm，Z = 60 ... 350 mm；掃描速度：30 s-1；以太網 TCP/IP 接口 |
| 通用規格 | ||
|---|---|---|
| 測量范圍 | X = 40 ... 160 mm ; Z = 60 ... 350 mm | |
| 光源 | 激光二極管 | |
| 光源類型 | 紅色激光 + 內置 LED 燈 紅色 650 nm | |
| 激光額定值 | ||
| 注意 |
可見 激光輻射有害 ， 切勿直視激光束 切勿直接使用光學儀器查看 |
|
| 激光等級 | 1 | |
| 波長 | 測量激光： 660 nm | |
| 脈沖長度 | 測量激光： 0,5 ms | |
| ***大光功率輸出 | 測量激光： 15 mW | |
| 激光監控 | 當激光電流過高時，安全系統會關閉激光 | |
| 掃描速率 | 30 s-1 | |
| 分辨率 |
X>0.075 mm；60 mm 距離時 Z>0.1 mm X>0.12 mm；200 距離時 Z>0.6 mm X>0.25 mm；350 距離時 Z>1.3 mm |
|
| 額定值 | ||
| 攝像頭 | ||
| 像素數量 | 1280 x 960 像素 | |
| 功能性安全相關參數 | ||
| MTTFd | 20 a | |
| 任務時間 (TM) | 10 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED | |
| 診斷指示器 | 黃色/紅色 LED | |
| 功能指示燈 | 觸發： 黃色 LED | |
| 控制元件 | 2 個按鈕 | |
| 電氣技術規格 | ||
| 工作電壓 | 24 V ± 20% ， PELV | |
| 空載電流 | ***大 250 mA | |
| 功耗 | ***大 6 W ， 無負載的輸出 | |
| 接口 | ||
| 接口類型 | 以太網 | |
| 協議 | TCP/IP | |
| 傳輸速率 | 100 MBit/s | |
| 輸入 | ||
| 輸入電壓 | 24 V | |
| 編號/類型 | 外部觸發 | |
| 開關閾值 | 低：< 2.5 V，高：> 8 V | |
| 遵守標準和指令 | ||
| 符合標準 | ||
| 抗擾度 | EN 61000-6-2:2005 | |
| 發射干擾 | EN 61000-6-4:2007/A1:2011 | |
| 防護等級 | EN 60529 | |
| 耐沖擊和抗振 | EN 60068-2-27:2009 | |
| 激光等級 | IEC 60825-1:2007 | |
| 認證和證書 | ||
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 認證 | CE | |
| 環境條件 | ||
| 工作溫度 | -20 ... 45 °C (-4 ... 113 °F) ， （無冷凝；防止透鏡上結冰�。� | |
| 存儲溫度 | -20 ... 70 °C (-4 ... 158 °F) | |
| 機械規格 | ||
| 防護等級 | IP67 | |
| 連接 | 8 針 M12 x 1 連接器 ( 電源 + 輸入/輸出 ) + 4 針 M12x1 插座，D 碼 (LAN) ; 可旋轉 90° ; 接地 : PCV 系統的接地夾 | |
| 材料 | ||
| 外殼 | PC/ABS | |
| 光學端面 | 塑料板 | |
| 質量 | 大約 125 g | |
| 緊固螺絲的緊固扭矩 | max. 2 Nm | |
| 尺寸 | ||
| 高度 | 85 mm | |
| 寬度 | 38 mm | |
| 深度 | 55 mm | |
| 一般信息 | ||
| 注意 |
安全須知： - 嘗試調試之前請先閱讀操作說明 - 應當僅由專業人士進行安裝、連接和調節 - 按照歐盟機械指令，并非安全部件 |
|
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
| Product category / 產品類的 | 視覺檢測傳感器 |
