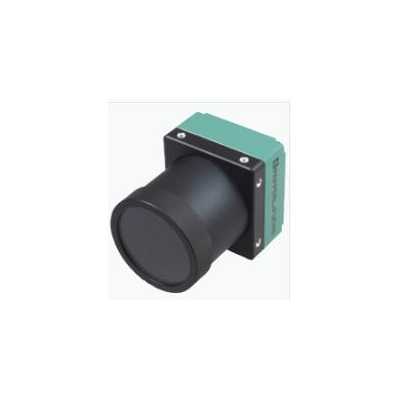

Industrial applications require a high degree of flexibility and an equally low susceptibility to errors—whether in machine and plant construction, conveyor technology or the packaging industry. When used in these applications, the flexibly combinable 2-D vision sensors of the VOS series provide fast and reliable measurement results and enable precise quality control and inspection. The universal sensors are suitable for a wide range of applications that usually require a complex vision system:
| 產品闡述 |
|---|
|
視覺傳感器用于讀取一維碼和二維碼； 分辨率：1280 x 960 像素； 光源：集成式 LED 閃光燈，白色； 鏡頭：M12 鏡頭； 焦距：8 mm |
| 通用規格 | ||
|---|---|---|
| 感應范圍 |
一維條形碼：225 mm x 169 mm，***小行寬為 0.3 mm（讀取距離取決于透鏡） 二維條形碼：166 mm x 125 mm，***小模塊尺寸為 0.3 mm（讀取距離取決于透鏡） 一維條形碼：376 mm x 282 mm，***小行寬為 0.5 mm（讀取距離取決于透鏡） 二維條形碼：278 mm x 208 mm，***小模塊尺寸為 0.5 mm（讀取距離取決于透鏡） |
|
| 光源 | 外部照明 | |
| 圖片詳細信息 | 取決于檢測距離 | |
| 可讀代碼 |
一維碼：Code 128、Code 39、Int 2 of 5、Codabar、UPC-A/E、EAN-8/13、Code 11、Code 32、Plessey、MSI Plessey、Telepen、BC 412、Pharmacode、DataBar、Postcode、Trioptic 二維碼：Data Matrix、QR-Code、Micro QR-Code、PDF417、Micro PDF417、Aztec、Han Xin Code、Maxi Code、Grid Matrix、Dotcode |
|
| 觸發器模式 | 自運行或外部觸發 | |
| 景深 | ±工作距離的 5% | |
| 評估頻率 | 30 Hz | |
| 目標速度 | max. 4 m/s | |
| 分辨率 | 1280 x 960 像素 | |
| 圖像傳感器 |
1/3" CMOS 單色 全局快門 3.75 µm 像素大小 |
|
| 設置參數/軟件 | ||
| 參數分配 | 通過 PC 用戶界面設置參數 VCT 工具 | |
| 評估程序 | ||
| 識別和驗證 | 一維碼和二維碼 | |
| 指示燈/操作方法 | ||
| LED 1 |
藍燈常亮：傳感器已開啟，未設置 綠燈常亮：作業已加載，做好執行準備 閃爍綠燈：作業已加載并正在執行，正在進行捕獲 紅燈常亮：傳感器故障 |
|
| LED 2 |
閃爍藍燈：正在開啟（持續時間約為 20 秒） 綠燈常亮：測量成功（通過） 藍燈常亮：測量臨界值（循環） 紅燈常亮：測量不成功（失敗） |
|
| LED 3 |
藍燈常亮：熱重置或重啟 紅燈/綠燈/黃燈常亮：網絡活動 |
|
| 電氣技術規格 | ||
| 工作電壓 | 12 ...30 V DC | |
| 空載電流 | 300 mA | |
| 接口 1 | ||
| 接口類型 | 以太網 | |
| 協議 |
PROFINET IO TCP/IP EtherNet/IP |
|
| 傳輸速率 | 100 MBit/s | |
| 接口 2 | ||
| 接口類型 | RS-232 ， 串口 | |
| 傳輸速率 | 115,2 kBit/s | |
| 輸入 | ||
| 輸入類型 | 光學去耦 輸入 | |
| 輸入電壓 |
邏輯低（開）：0 ... 3 V 邏輯高（關）：11 ...30 V 開關閾值：12 V |
|
| 控制輸入 |
觸發器 + 2 個通用輸入端 2 個輸入端可用于硬件解決方案切換 |
|
| 輸入電流 | 8 mA ( 典型值 ) | |
| 內部保護電路 | 3 kΩ / 4000 V ( rms ) | |
| 開關延時 |
開啟時間（開）： 20 µs 關閉時間（關）： 10 µs 圖像捕獲觸發器：62 µs（直到觸發圖像捕獲操作） |
|
| 輸出 | ||
| 輸出類型 | 3 個通用輸出端 ， 可自由編程 ， 光學去耦 | |
| 開關電壓 | max. 30 V | |
| 開關電流 | ***大 100 mA 每個輸出 | |
| 開關延時 |
開啟時間（開）： 150 µs 關閉時間（關）： 50 µs |
|
| 符合標準 | ||
| 發射干擾 | EN 61000-6-4:2007+A1:2011 | |
| 抗擾度 | EN 61000-6-2:2005 | |
| 認證和證書 | ||
| 認證 | CE | |
| 環境條件 | ||
| 環境溫度 | 0 ... 50 °C (32 ... 122 °F) | |
| 存儲溫度 | -20 ... 60 °C (-4 ... 140 °F) | |
| 機械規格 | ||
| 防護等級 | IP67 （配有安裝好的鏡頭保護蓋） | |
| 連接 | 8 針 M12 插座 A 碼 ; 12 針 M12 插座 | |
| 材料 | ||
| 外殼 | 氧化鋁 ， 塑料 | |
| 安裝 | 安裝支架 | |
| 質量 | 大約 200 g | |
| 目標連接 | C 口轉接，用于具有不同焦距的外部透鏡 | |
| 尺寸 | ||
| 高度 | 57 mm | |
| 寬度 | 58 mm | |
| 長度 | 61 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
| Product category / 產品類的 | 視覺檢測傳感器 |
