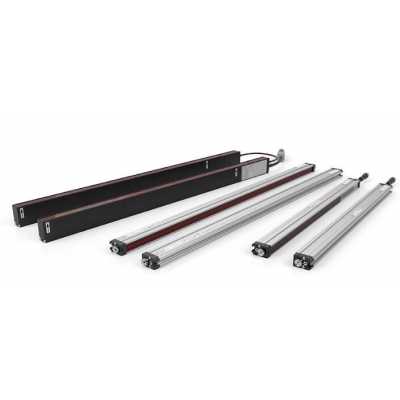

· 低剖面、高分辨率光柵，用于監測電梯和入口的封閉邊緣
· 帶集成控制器的對射光柵
· 符合 EN81-70 和 EN12015/16 標準
· 使用多達 135 道光束的密集監控區域確保小尺寸物體也能被檢測到
· 甚至可檢測到距離為零的物體
· 自動光束交叉
· 對反射光和環境光不敏感
| 產品闡述 |
|---|
| 高分辨率光柵，適用于探測人和物體 |
| 通用規格 | ||
|---|---|---|
| 有效檢測距離 | 0 ... 3500 mm | |
| 檢測范圍極限值 | 3500 mm | |
| 光源 | 紅外發光二極管 | |
| 光源類型 | 調制紅外光 ， 950 nm | |
| 區域高度 | 1800 mm | |
| 光束交叉 | 自動，3x/5x/7x （取決于發射器/接收器之間的距離） | |
| 光束間距 | 90 mm | |
| 光束數 | 61 ...135（動態） | |
| 發散角 | 發射器： < 20 ° ， 接收器： < 6 ° | |
| 環境光限制 | > 100000 Lux | |
| 提供的附件 | 2 根連接電纜，帶 M12 連接器，約 300 mm | |
| 功能性安全相關參數 | ||
| MTTFd | 180 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 功能指示燈 | 紅色 LED（接收器中）： 連接至工作電源后亮起， 檢測到物體時熄滅， | |
| 電氣技術規格 | ||
| 工作電壓 | 11 ... 30 V DC | |
| 紋波 | 10 % | |
| 空載電流 | < 180 mA | |
| 輸出 | ||
| 開關類型 | 亮通/暗通，可選擇，可編程 | |
| 信號輸出 | 1 路 PNP 和 1 路 NPN，短路保護 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | 100 mA | |
| 開關頻率 | < 3 Hz | |
| 響應時間 | < 100 ms | |
| 遵守標準和指令 | ||
| 指令符合性 | ||
| EMC 指令 2004/108/EC | EN 12015:2014 EN 12016:2013 | |
| 符合標準 | ||
| 產品標準 |
EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 |
|
| 標準 |
EN 81-70:2003/A1:2004；第 5.2.4 節 EN 81-20:2014；第 5.3.6.2.2.1 節 依據監測現場的數據表規格考慮物體探測。 |
|
| 認證和證書 | ||
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -20 ... 60 °C (-4 ... 140 °F) | |
| 存儲溫度 | -20 ... 65 °C (-4 ... 149 °F) | |
| 機械規格 | ||
| 型材寬度 | 9 mm | |
| 防護等級 | IP54 | |
| 連接 | M8 x 1 連接器，4 針 | |
| 材料 | ||
| 外殼 | 鋁 | |
| 光學端面 | 塑料 | |
| 質量 | 2000 g （設備） | |
| 尺寸 | ||
| 寬度 | 9 mm | |
| 深度 | 34 mm | |
| 長度 | 2000 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270910 |
| ECLASS 10.0.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 5.1 | 27270910 |
| ETIM 7.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 5.0 | EC002549 |
| UNSPSC 12.1 | 39121528 |
