| 產品闡述 |
|---|

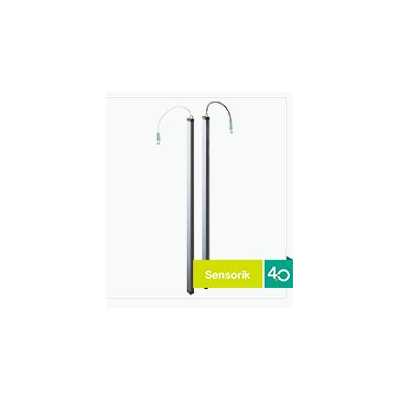

| 光束間距為 25 mm 的自動化測量光柵，IO-link 接口，推挽輸出，帶 M12 插頭的固定纜線 |
| 通用規格 | ||
|---|---|---|
| 有效檢測距離 | 標準 : 0,3 ... 6 m | |
| 檢測范圍極限值 | 7,5 m | |
| 光源 | 紅外發光二極管 | |
| 光源類型 | 調制紅外光 ， 850 nm | |
| 區域高度 | 見表 1，***大 3200 mm | |
| 光束交叉 | 出廠設置：三光束交叉， 可停用 | |
| 光束消隱 | 可調 ***多 2 個固定的可抑制光束區域（消隱） | |
| 光束間距 | 25 mm | |
| 光束數 | 見表 1，***大 129 | |
| 操作模式 | 發射器： 發射器功率在兩個范圍內可調 | |
| 光學分辨率 |
無光束交叉： 25 mm 帶光束交叉： 12,5 mm 處于量程的 25% 和 75% 以內 |
|
| 發散角 | 10 ° | |
| 環境光限制 | > 50000 Lux （如果外部光源位于開度角之外） | |
| 功能性安全相關參數 | ||
| MTTFd | 34 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 60 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 |
綠色 LED： 持續亮起 - 通電 雙脈沖閃爍 (0.8 Hz) - 欠壓 閃爍 (4 Hz) - 短路 閃爍并帶有短間歇 (1 Hz) - IO-link 模式 |
|
| 狀態指示 |
發射器：黃色 LED 常亮 - 發射器高功率 常滅 - 發射器低功率 閃爍 (8 Hz) - 錯誤消息 接收器：黃色 LED： 持續亮起 - 檢測到物體 持續熄滅 - 未檢測到物體 閃爍 (4 Hz) - 低于穩定性控制限值 閃爍 (8 Hz) - 錯誤消息 |
|
| 控制元件 | 接收器： 2 個用于編程的觸摸按鈕 | |
| 電氣技術規格 | ||
| 工作電壓 | 18 ... 30 V DC | |
| 紋波 | 10 % | |
| 空載電流 |
發射器 ≤： 50 mA 接收器：≤ 150 mA （無輸出） |
|
| 可用前的時間延遲 | 見表 1，***大 2,3 s | |
| 接口 | ||
| 接口類型 | IO-link ( 針腳 4 ) | |
| IO-link 修正 | 1.0 | |
| 設備 ID | 1050369 ... 1050400 ( 0x100701 ... 0x100720 ) | |
| COM 模式 | COM 2 (38.4 kb/s) | |
| ***小循環時間 | 2,3 ms | |
| 過程數據位寬 | 16 位 | |
| SIO 模式支持 | 是 | |
| 輸入 | ||
| 測試輸入 | 發射器關閉，針腳 4 上的電壓為 +UB 或 0 V （發射器） | |
| 功能輸入 |
范圍輸入激活，從 1.6 m 開始，針腳 2（發射器）上為 +UB 或 0 V 用于針腳 8 參數化的示教輸入（接收器） |
|
| 輸出 | ||
| 故障前指示輸出 | 穩定性控制 (SC) 1 路 PNP，短路保護，反極性保護 在針腳 2 上 （接收器） | |
| 開關類型 | 出廠設置：暗通 ， 可切換至亮通模式 | |
| 信號輸出 |
命令接口：針腳 4 IO-link 接口 C 或用作開關輸出 Q；1 路防短路、反極性保護的推挽輸出（接收器） 開關輸出：針腳 5 開關輸出 Q；1 路防短路、反極性保護的推挽輸出（接收器），與針腳 4 同步 |
|
| 開關閾值 | 出廠設置：閾值的信號跟蹤停用，光學分辨率***多提高 4 mm；可切換為有源信號跟蹤 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA | |
| 電壓降 | ≤ 2 V DC | |
| 開關頻率 | 見表 1，***大 135 Hz | |
| 響應時間 | 見表 1，***大 12 ms | |
| 計時器功能 | 斷開延時可編程，范圍為 0 ...1.25 s，步長為 5 ms （只能通過 IO-link 調節） | |
| 符合性 | ||
| 通信接口 | IEC 61131-9 | |
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| 防護等級 | III ( IEC 61140 ) | |
| UL 認證 | 通過 cULus 認證 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存儲溫度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 機械規格 | ||
| 導線橫截面積 | ***小 0,25 mm2 | |
| 外殼長度 L | 見表 1，***大 3360 mm | |
| 防護等級 | IP67 | |
| 連接 |
發射器： 連接纜線，帶 4 針 M12 x 1 連接器 ， 330 mm 總長 接收器： 連接纜線，帶 8 針 M12 x 1 連接器 ， 350 mm 總長 |
|
| 材料 | ||
| 外殼 | 擠壓鋁型材 ， 銀 陽極氧化 | |
| 光學端面 | 塑料板 ， 聚碳酸酯 | |
| 質量 | 見表 1，***大 1750 g （按型材） | |
| 尺寸 | ||
| 寬度 | 20 mm | |
| 深度 | 30,5 mm | |
| 電纜長度 | ***大 30 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270910 |
| ECLASS 10.0.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 5.1 | 27270910 |
| ETIM 7.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 5.0 | EC002549 |
| UNSPSC 12.1 | 39121528 |
