· 配備顯示屏的經典系列
· 用于更快示教的 AGC（自動增益控制）
· 集中安裝，易于布線
· 透明識別
· 30 μs 高速模式
· 從屬設備模塊
| 產品闡述 |
|---|

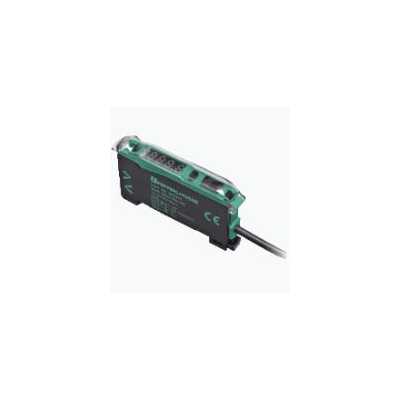

| 配備顯示屏的經典系列光纖傳感器，從屬設備模塊，NPN 輸出，固定纜線 |
| 通用規格 | ||
|---|---|---|
| 傳感器范圍 | 可達 150 mm (KLR-C02-2.2-2.0-K146) | |
| 檢測范圍 | 可達 450 mm (KLE-C01-2.2-2.0-K116) | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 ， 660 nm | |
| 環境光限制 | 10000 Lux | |
| 集中安裝 | ***多 20 個 | |
| 功能性安全相關參數 | ||
| MTTFd | 500 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 通電： 靜態照明 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz） | |
| 診斷指示器 | 7 段顯示 | |
| 功能指示燈 | 黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍 | |
| 控制元件 | 菜單選擇按鈕（模式） ; 示教按鈕（組） ; 用于微調和參數設定的按鈕（上/下） | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | 10 % | |
| 空載電流 | ≤ 30 mA | |
| 輸出 | ||
| 開關類型 | 亮通/暗通，可選擇，可編程 | |
| 信號輸出 | 1 路 NPN，短路保護，集電極開路 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA ， 阻抗負載 | |
| 電壓降 | ≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA | |
| 開關頻率 | 高速模式： 16 kHz ， 標準模式： 3 kHz ， 高分辨率： 250 Hz ~ 3 kHz（由傳感器選擇）， 自動： 250 Hz ， 玻璃模式： 250 Hz | |
| 響應時間 | 高速模式： 30 µs ， 標準模式： 160 µs ， 高分辨率： 2 ms ， 自動： 160 µs ~ 2 ms（由傳感器決定）， 玻璃模式： 2 ms | |
| 重復精度 | ≤ 0,5 % 經調節的傳感器檢測范圍 | |
| 計時器功能 | 接通延時、斷開延時、單觸發、脈沖擴展 ; 可調 0 ... 999 ms 增量為 1 ms | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -10 ... 55 °C (14 ... 131 °F) | |
| 存儲溫度 | -20 ... 70 °C (-4 ... 158 °F) | |
| 機械規格 | ||
| 防護等級 | IP50 | |
| 連接 | 2 m 固定纜線 ， 1 x 0.25 mm2 ， PVC | |
| 材料 | ||
| 外殼 | PC | |
| 質量 | 45 g | |
| 尺寸 | ||
| 高度 | 34,5 mm | |
| 寬度 | 9 mm | |
| 深度 | 62,3 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270905 |
| ECLASS 10.0.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 5.1 | 27270905 |
| ETIM 7.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 5.0 | EC002651 |
| UNSPSC 12.1 | 39121528 |
