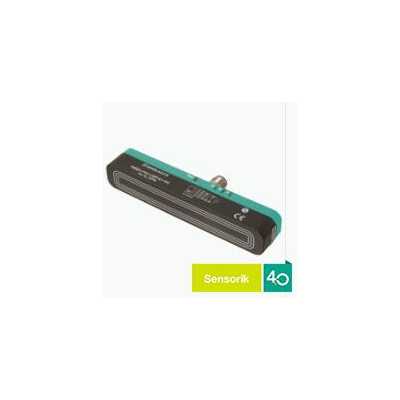

倍加福定位傳感器 感應式定位系統 PMI120-F90-IU2EP-IO-V15
通過 IO-link 進行參數設定和診斷, 測量范圍 0 ...120 mm, 可參數化的測量范圍, 模擬電流或電壓輸出，可編程, 2 路推挽輸出, 開關元件功能: 模擬電流或電壓輸出，可編程
2 路開關輸出，可編程, 輸出極性: DC, 工作電壓: 12 ... 30 V DC
（13 ...30 V，當模擬電壓輸出被參數化時）, 電壓類型: DC, 接口類型: IO-link （通過 C/Q = 針腳 4）, 輸出類型: 2 路推挽輸出（可參數化），短路保護，反極性保護，浪涌保護, 輸出類型: 1 電流輸出： 4 ... 20 mA 或 1 電壓輸出： 0 ... 10 V ， 可編程, UL 認證: cULus 認證，2 類電源，1 類外殼, 連接類型: 5 針 M12 x 1 連接器, 防護等級: IP67 / IP69K, 外殼: PBT，不銹鋼 1.4571 ， 黃銅，鍍鎳
| 通用規格 | ||
|---|---|---|
| 開關元件功能 |
模擬電流或電壓輸出，可編程 2 路開關輸出，可編程 |
|
| 物距 | 0,5 ... 3 mm ， 推薦： 1,5 mm | |
| 測量范圍 | 0 ... 120 mm | |
| 線性度范圍 | 1 ... 119 mm | |
| 額定值 | ||
| 工作電壓 |
12 ... 30 V DC （13 ...30 V，當模擬電壓輸出被參數化時） |
|
| 反極性保護 | 反極性保護 | |
| 線性度誤差 |
在測量范圍內：± 0,8 mm 在線性度范圍內：± 0,4 mm |
|
| 重復精度 | ± 0,1 mm | |
| 分辨率 | 50 µm | |
| 溫度漂移 | ±0.5 mm (-25 °C ...70 °C) | |
| 空載電流 | ≤ 40 mA | |
| 工作電壓指示燈 | 綠色 LED | |
| 功能性安全相關參數 | ||
| MTTFd | 271 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| LED S1 | 開關狀態 開關輸出 1 | |
| LED S2 | 開關狀態 開關輸出 2 | |
| LED S3 | 已配置的模擬測量范圍中的阻尼塊 | |
| 狀態 LED | 狀態顯示 LED，綠色/紅色（通電、通信/錯誤、阻尼塊缺失） | |
| 接口 | ||
| 接口類型 | IO-link （通過 C/Q = 針腳 4） | |
| IO-link 修正 | 1.1 | |
| 設備配置文件 | 智能傳感器 | |
| 設備 ID | 0x200403 (2098179) | |
| 傳輸速率 | COM 2 (38.4 kb/s) | |
| 值域 | 0000h ...9600h | |
| ***小循環時間 | 2,3 ms | |
| 過程數據位寬 |
過程數據輸入：16 位 過程數據輸出：無 |
|
| SIO 模式支持 | 是 | |
| 兼容主端口類型 | A | |
| 開關輸出 | ||
| 輸出類型 | 2 路推挽輸出（可參數化），短路保護，反極性保護，浪涌保護 | |
| 工作電流 | ≤ 100 mA / 輸出 | |
| 開關窗口 | ± 1 mm | |
| 開關遲滯 | 0,2 mm | |
| 電壓降 | ≤ 3 V | |
| 短路保護 | 脈沖式 | |
| 模擬量輸出 | ||
| 輸出類型 | 1 電流輸出： 4 ... 20 mA 或 1 電壓輸出： 0 ... 10 V ， 可編程 | |
| 負載電阻器 |
電流輸出： ≤ 400 Ω 電壓輸出： ≥ 1000 Ω |
|
| 短路保護 | 電壓輸出： 電流限制 | |
| 遵守標準和指令 | ||
| 符合標準 | ||
| 標準 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013 |
|
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源，1 類外殼 | |
| 船舶認證 | DNVGL TAA00001V2 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 85 °C (-13 ... 185 °F) | |
| 機械規格 | ||
| 連接類型 | 5 針 M12 x 1 連接器 | |
| 防護等級 | IP67 / IP69K | |
| 材料 | ||
| 外殼 | PBT，不銹鋼 1.4571 ， 黃銅，鍍鎳 | |
| 目標 | 軟鋼，如 1.0037、SR235JR（之前為 St37-2） | |
| 質量 | 113 g | |
| 尺寸 | ||
| 高度 | 40 mm | |
| 寬度 | 23 mm | |
| 長度 | 135,2 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
| Product category / 產品類的 | 電感式測距傳感器 |
倍加福利用不同的技術提供多種工業定位系統，能滿足幾乎任何定位任務的需要。我們的產品范圍包括：
電感式定位系統 (PMI)
測距傳感器
位置編碼系統 (WCS)
數據矩陣定位系統 (PXV, safePXV)
位置導引視覺系統 (PGV, safePGV)
電子凸輪開關控制器 (PAX)
